XORO SOLAR ATLAS-F (7,2 kWh)
AC-gekoppelter Batteriespeicher für Solaranlagen

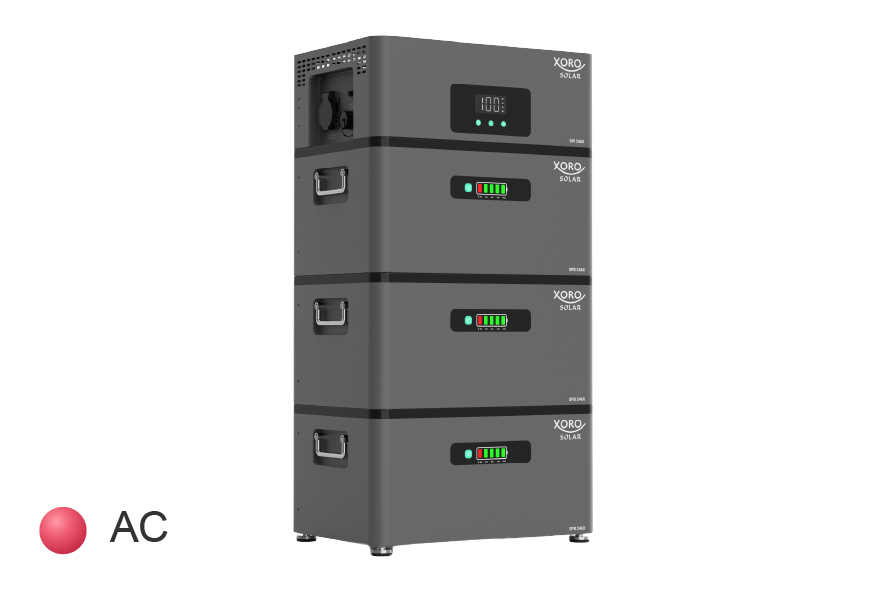

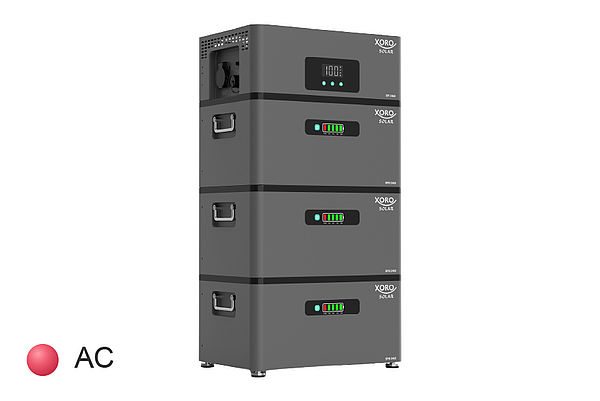

ATLAS-F (7,2 kWh) ist eine vorkonfigurierte Systemvariante des modularen ATLAS-Energiespeichersystems von XORO SOLAR. Das System besteht aus dem Batterie-Wechselrichter SPI 2460 und 3 SPB 246X Erweiterungsakkus und ist sofort einsatzbereit. ATLAS-D richtet sich an Anwender, die einen kompakten, einfach installierbaren Einstieg in die Solarstromspeicherung suchen.
Das AC-gekoppelte Energiespeichersystem ATLAS-F eignet sich sowohl zur Nachrüstung bestehender PV-Dachanlagen (Retrofit) als auch für kleine PV-Systeme und Balkonkraftwerke. Der Solar-Wechselrichter muss dabei nicht ausgetauscht werden und es sind auch keine Änderungen an der bestehenden Anlage erforderlich. Die vorkonfigurierte Kombination bietet eine Speicherkapazität von 7,2 kWh und kann bei Bedarf durch zusätzliche SPB 246X-Akkus auf bis zu 12 kWh erweitert werden.
Die modulare Bauweise bietet einen praktischen Vorteil gegenüber monolithischen Speichersystemen: Die einzelnen Module haben ein geringeres Einzelgewicht, lassen sich dadurch leichter tragen, transportieren und aufstellen und erleichtern sowohl die Erstinstallation als auch eine spätere Erweiterung des Systems.
Der Batterie-Wechselrichter SPI 2460 ermöglicht eine konfigurierbare Ausgangsleistung von 800 W oder 2400 W. Die Anbindung an das Stromnetz kann über das mitgelieferte Netzkabel mit Schutzkontaktstecker erfolgen.
Über die integrierte 2400 W-Backup-Steckdose können angeschlossene Verbraucher auch bei Netzausfall weiterhin versorgt werden.
Der SPB 246X Erweiterungsakku nutzt langlebige Lithium-Eisenphosphat-Zellen (LiFePO₄) und verfügt über ein integriertes Batteriemanagementsystem (BMS), das Ladezustand, Zellspannungen, Strom und Temperatur kontinuierlich überwacht und die Akkuzellen schützt. Das System unterstützt Laden auch bei Temperaturen unter 0 °C.
ATLAS-F ist für den Innen- und Außenbereich ausgelegt. Alle Komponenten erfüllen die Schutzart IP65 und sind staub- sowie strahlwassergeschützt. Die Installation erfolgt Plug-and-Play durch einfaches Stapeln der Module. Das System wird bodenstehend installiert und mit den mitgelieferten Wandwinkeln gegen Umfallen gesichert.
Für die Eigenverbrauchsoptimierung ist ATLAS-F kompatibel mit Shelly Smart Metern und dem everHome Ecotracker. Konfiguration und Überwachung erfolgen komfortabel über die App für Android und iOS per WLAN.
Allgemeine Daten
| System-Bestandteile | 1x Wechselrichter SPI 2460 3x Erweiterungsakku SPB 246X |
| Abmessungen | 470x306x847 mm |
| Gewicht | 87,5 kg (Wechselrichter + Erweiterungsakkus) |
| Schutzart | IP65 |
| Zulassungen | Einheitenzertifikat, Zertifikat für den Netz- und Anlagenschutz (VDE-AR-N-4105) |
Ein-/Ausgang
| Eingangsspannung | 230 V / 50 Hz / AC |
| Eingangsstrom | Maximal: 10,43 A |
| Eingangsleistung | Maximal: 2400 W |
| Ausgangsspannung | 230 V / 50 Hz / AC |
| Ausgangsstrom | Max. 3,474 A oder max. 10,43 A (einstellbar) |
| Nennausgangsleistung | 2400 W (Einstellbar, im Auslieferungszustand auf 800 W begrenzt) |
| Leistungsfaktor (cos φ) | > 0,99 (0,95 führend bis 0,95 nachlaufend) |
| Ausgangsspannung (Backup-Steckdose) | 230 V / 50 Hz / AC |
| Ausgangsstrom (Backup-Steckdose) | Max. 10,43 A |
| Ausgangsleistung (Backup-Steckdose) | 2400 W 3200 W (für 0,2 Sekunden) |
| Umschaltzeit Netz/Backup | max. 10 ms |
Batterie/Zellen
| Gesamtkapazität | 7,2 kWh* |
| Nutzbare Kapazität | 6,84 kWh bis 6,48 kWh* |
| *Hinweis | Abhängig von der Entladetiefe DoD des Wechselrichters |
| Max. Anzahl von Erweiterungsakkus | 5x SPB 246X 2,4 kWh (12 kWh Gesamtkapazität) |
| Ladezyklen/Restkapazität | 6000 / 70% (25 °C) |
| Batteriespannung | 48 V (DC) |
| Zellchemie | Li-ion (LiFePO4) |
| Anzahl der Zellen | 45 (15 je SPB 246X) |
| Zellspannung/Nennkapazität | 3,2 V / 50 Ah |
| Zellgewicht | 960 g |
| Überwachung | Modulspannung, Ströme, Zellspannungen (Lade- und Entladeschlussspannungen), Temperatur |
WiFi
| Frequenz/Standard | 2,4 GHz, IEEE 802.11 b/g/n |
App
| Betriebssysteme | Android / iOS |
| Hinweis | Eine ständige WLAN- und Internetverbindung ist für die Einrichtung und den Betrieb dieses Produkts erforderlich. |
Steuerung
| Laden/Entladen | App-Einstellung, Zeitgesteuert, Smart Meter |
| Kompatible Smart Meter | Shelly 3M Shelly Pro 3EM everHome EcoTracker |
Betriebsbedingungen
| Kühlung | Natürliche Konvektion. Eingebauter Lüfter (temperaturgesteuert). |
| Temperatur (Aufladen) | -20 °C bis +55 °C |
| Temperatur (Entladen) | -30 °C bis +60 °C |
| Temperatur (Lagerung) | -40 °C bis +60 °C |
Handelsdaten
| Anzahl der Packstücke | 1x Wechselrichter 3x Erweiterungsakku |
| Abmessungen OVP | Wechselrichter: 540x400×250 mm Erweiterungsakku: 540x395×330 mm |
| Gewicht OVP | 1x Wechselrichter: 15 kg 3x Erweiterungsakku: 27,5 kg Gesamt: 97,5 kg |
| GTIN (EAN) | 4260427617502 |
| Warenbeschreibung | UN3480 |
| Lieferumfang | Je Wechselrichter: XORO SOLAR SPI 2460 Installationsanleitung (Deutsch) Netzkabel mit Schutzkontaktstecker (1,5 m) 4x Gerätefuß 2x Winkel zur Befestigung an der Wand 4x M4x10 Schraube Je Erweitungsakku: XORO SOLAR SPB 246X Installationsanleitung (Deutsch) 2x Verbindungsschiene 4x M4x10 Schraube |
Regulatorisches
| ZEREZ ID der Einheit | ZE-SJU5-964C-0001 |
